繩索救援技術—繩結篇
便于擔架垂直吊運和低角度轉運使用。
按形式可分為單滑輪和雙滑輪，由多個單滑輪或雙滑輪組成的繩索系統稱為“滑輪組”。系統越省力，但所需要的繩索就越長。
滑輪的受力方向不同其效率亦有所不同，在實際運用中，當穿過滑輪的繩索方向相同且平行時，滑輪的受力效率最佳。
9：1 復合省力系統
本文總共介紹 15 種繩索救援時最常用的繩結，分別為單結、水結、桶結、雙漁人結、卷結、雙繞雙結、水管結、8字結、兔耳結、意大利半扣、抓結、蝴蝶結、手銬結、稱人結、擔架腰結。（圖片來自于CMC繩索救援技術手冊）
單 結
單結（Overhand Knot）主要分為單股單結和雙股單結。
1．單股單結
單結，也稱反手結，是最基本的繩結，主要用于繩結加固，制作方法簡單，利用繩索在自身上制作一個繩環，然后取任意繩端穿過繩環即可。
（1）制作方法
① 在繩索適當位置制作一個繩環；
② 將繩索一端穿過繩環，收緊繩結。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準， 是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上， 避免繩索與尖銳、粗糙物體相互摩擦。
③ 制作后，應整理收緊繩結，縮小繩圈， 調整余長，保持繩結余長約 10cm。
④ 使用時，嚴禁單股單結接觸尖銳物體。
2．雙股單結
雙股單結（Overhand Loop）是在繩索上制作一個固定的繩圈，是一種快速、簡便的繩結，主要用于連接重物、自制挽索、繩索末端保護等。
（1）制作方法
① 在繩索適當位置處對折成雙股，形成繩耳，并在距繩耳適當位置處制作一個雙股繩環；
② 將繩耳繞壓雙股主繩 180°后， 穿過繩環，調整繩耳大小，收緊繩結。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上，避免繩索與尖銳、粗糙物體相互摩擦。
③ 制作后，繩結中的兩股繩索不宜相互繞壓，應在繩結中始終保持平行。應整理收緊繩結，縮小繩圈不宜過大，調整余長，保持繩結余長約 10cm。無需加固保護。
④ 雙股單結不能長期承載受力，除單人防墜落外，不適用于錨點系統。
⑤ 用于自制挽索時，可在動力繩的繩端制作雙股單結。
⑥ 用于繩索末端保護時，可在繩結形成的繩圈連接一個安全鉤。

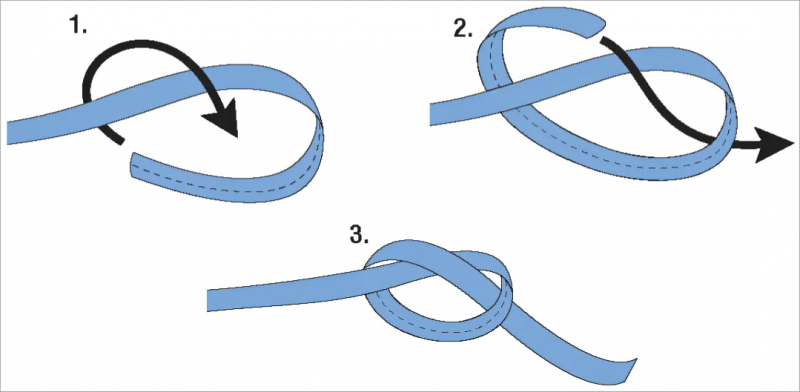

水 結
水結（Water Knot）主要用于連接兩條扁帶或一條扁帶結成扁帶環，扁帶環通常用于制作錨點或固定器材裝備。
（1）制作方法
① 在距通用型扁帶的一繩端適當位置制作一個單結，保持單結尾繩適當長度，確保繩結適當松開，不宜收緊；
② 取通用型扁帶另一繩端沿單結軌跡反向穿入，形成環狀，保持尾繩適當長度， 并收緊繩結。
（2）注意事項
① 制作前，應檢查扁帶性能要求是否符合規范標準，其寬度、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于扁帶上， 避免扁帶與尖銳、粗糙物體相互摩擦。
③ 制作后，應整理收緊繩結，調整余長， 保持繩結各余長約 10cm。
④ 使用制作水結后的扁帶時，嚴禁水結接觸尖銳物體。
桶 結
桶結（Scaffold Knot），也稱絞結， 主要用于自制挽索。
（1）制作方法
① 距離繩索繩端適當位置制作一個繩環；
② 將繩尾繞壓主繩一圈后，朝向繩環再繞壓一圈；
③ 將繩端穿過繞壓形成的兩股繩圈，并收緊繩結。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上，避免繩索與尖銳、粗糙物體相互摩擦。
③ 制作后，應整理收緊繩結，縮小繩圈，調整余長，保持繩結余長約 10cm。
④ 桶結一般不用于制作錨點。
⑤ 使用時，嚴禁桶結接觸尖銳物體。
雙漁人結
雙漁人結（Double Fisherman's Knot）主要用于連接兩條繩索或制作利用一條繩索制作繩 圈， 具有良好的可靠性和穩固性。雙漁人結具有方向性， 且承載受力后不易解開，使用時要注意。
（1）制作方法
① 將繩索的兩繩端相對放置；
② 在距兩繩端適當距離處，將兩端繩索上下相交；
③ 在兩端繩索相交處，將上方繩端朝向下方主繩方向繞壓下方繩索一圈；
④ 將上方繩端朝向該繩端主繩方向繞壓該繩端主繩和下方繩索一圈；
⑤ 將上方繩端從該主繩方向穿過繞壓形成的繩圈；
⑥ 收緊該繩結， 即制作一個桶結；
⑦ 按照上述方法， 操作下方繩端在上方主繩上制作一個桶結， 并收緊繩結；
⑧靠攏兩端桶結并收緊。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上，避免繩索與尖銳、粗糙物體相互摩擦。繞壓的繩圈不少于兩圈。
③ 制作后，應整理收緊繩結，縮小繩圈，調整余長，保持繩結各余長約 10cm。
④ 收緊時，應注意其方向性，確保兩個繩結的繞行方向正確，且兩個繩結的尾繩回縮方向必須相互牽制。
⑤ 整理時，繩結正面繩索股數為 XX，反面繩索股數為 ////。
卷 結
卷結（Clove Hitch），也稱雙套結或丁香結， 主要用于在柱狀錨固物上制作錨點、捆綁物體或?qū)⒗K索扣入安全鉤與錨點連接。卷結易于調整與錨點之間的繩索長度，而無需解開繩結。
（1）制作方法
① 將繩索一繩端纏繞柱狀錨固物一圈后繞壓主繩，再次纏繞柱狀物體后，穿過繩圈并收緊；
② 將繩索尾繩在主繩上制作一個桶結或單結加固保護。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上，避免繩索與尖銳、粗糙物體相互摩擦。
③ 制作后，應整理收緊繩結， 縮小繩圈，調整余長。
④ 卷結兩端受力時，繩結呈收緊狀態，且兩端受力應相對均等；只在卷結一端受力或均不受力時，繩結可能會松脫。
雙繞雙結
雙繞雙結（Round Turn and Two half-Hitches）主要用于繩索救援時利用繩索直接制作錨點，在柱狀錨固物上纏繞兩次，也可根據需要在纏繞兩次的基礎上繼續纏繞多次，形成多繞雙結。
（1）制作方法
將繩索一繩端纏繞柱狀錨固物兩圈后， 在主繩上向內穿兩圈，制作兩個單結，并使兩個單結在主繩上形成一個卷結。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準， 是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上，避免繩索與尖銳、粗糙物體相互摩擦。
③ 制作后， 應整理收緊繩結， 縮小繩圈，調整余長，在主繩上制作完兩個單結后的余長應保持約 5cm。
④ 繩索纏繞柱狀錨固物至少兩圈，可根據需要確定纏繞圈數， 形成多繞雙結。
水管結
水管結（High Strength Tie-Off）主要用于在柱狀錨固物上利用繩索直接制作錨點。
（1）制作方法
① 將繩索一端緊密纏繞柱狀錨固物若干圈（一般不低于 4 圈） ；
② 纏繞最后一圈后， 利用尾繩在主繩上制作一個單結， 并將單結調整至柱狀錨點位置，緊靠錨點；
③ 在尾繩余長上制作雙股 8 字結，利用安全鉤連接雙股 8 字結和主繩后，繩索自然懸垂。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上，避免繩索與尖銳、粗糙物體相互摩擦。
③ 制作后，應整理收緊繩結，縮小繩圈，調整余長。
④ 在表面充滿毛刺或過于粗糙的柱狀錨固物上制作水管結時，可用帆布等保護繩索， 進行邊角保護。
⑤ 繩結制作完后，繩索尾繩必須留足余長， 且不承載受力。繩索尾繩不承受受力時， 水管結的繩結效率理論上為 100%。
8 字結
8 字結（Figure 8）是一種多功能繩結，主要用于制作錨點、繩索末端保護， 受力端或同繩徑的繩索連接。8字結按照結構分為單8字結、雙8字結、穿繞8字結、反穿8字結。
1．單8字結
單8字結，是最簡單的8字結，是其他8字結的基礎。主要用于防止繩索從系統中脫離或在繩索末端防止人員脫離繩索。
（1）制作方法
① 抓握繩索一繩端，在距此繩端適當位置制作一個繩環；
② 抓握繩索該繩端，向主繩方向繞壓主繩 360°；
③ 將抓握的繩端穿過最初形成的繩環；
④ 形成“8”字，調整尾繩長度，收緊繩結。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上， 避免繩索與尖銳、粗糙物體相互摩擦。
③ 制作后，應整理收緊繩結，縮小繩圈。
④ 單8字結不能直接用于承載受力，可直接用于繩索末端保護，防止人員、器材脫離繩索。
2．雙8字結
雙8字結（Figure 8 on a Bight），也稱單圈8字結，主要用于繩索救援時承載受力，可將制作雙8字結的繩索通過安全鉤連接至錨點，制作繩索救援系統；也可將擔架、救援人員或被困人員通過安全鉤連接至救援主繩和保護繩，是繩索末端承載受力時應用最普遍的一種繩結。雙8字結牢固方便，不易松脫，不便于調整，需在制作前估量所用繩長。
（1）制作方法
① 在繩索適當位置處折成雙股，制作一個繩耳；
② 在距此繩耳適當位置的主繩上，制作一個雙股繩環；
③ 將繩耳朝向主繩方向繞壓主繩 360°;
④ 將繩耳穿過最初的雙股繩環，調整尾繩長度， 并收緊繩結。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上， 避免繩索與尖銳、粗糙物體相互摩擦。
③ 制作后，應整理收緊繩結，繩結中的兩股繩索不宜相互繞壓，應在繩結中始終保持平行。
④ 繩結形成的繩圈不宜過大，其直徑不宜大于 5cm?？稍谀┒酥谱鲉谓Y(jié)加固。

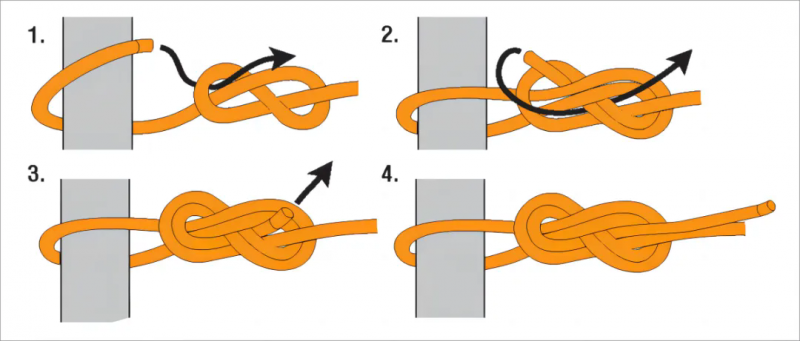

3．穿繞8字結
穿繞8字結（Figure 8 Follow Through Loop），也稱錨點8字結或返穿8字結，主要用于利用繩索直接在樹干、光滑的鋼纜、巖石、消防車底盤等柱狀錨固物上制作錨點，或用于連接安全吊帶的承載連接部件。
（1）制作方法
① 在距繩索一繩端適當位置，制作單8字結，尾繩余長留足至少40cm；
② 握住該繩端，纏繞錨固物一圈；
③ 沿著單8字結軌跡反向穿繞，調整尾繩長度，收緊繩結。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上， 避免繩索與尖銳、粗糙物體相互摩擦。
③ 制作后，應整理收緊繩結，縮小繩圈， 調整余長，保持繩結余長約10cm。
④ 在樹干、巖石或柱狀金屬管道上制作此結時，應包裹帆布等保護繩索，進行邊角保護。
⑤ 制作錨點器材充足時，不宜優先選用此繩結制作錨點。

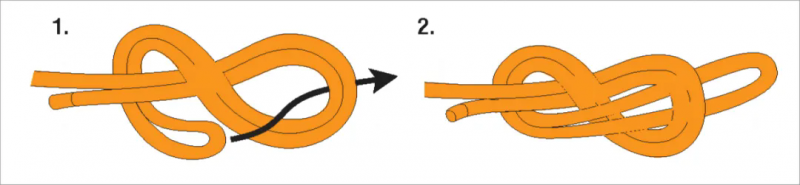

4．反穿8字結
反穿8字結（Figure 8 Bend），也 稱8字連接結，是一種用于連接繩索的繩結，其繩索直徑可互不相同。在一根繩索已經制作完單8字結的基礎上，另一根繩索沿著其繩結的軌跡，穿入后形成的繩結。
（1）制作方法
① 握住繩索的一端，制作一個單8字結；
② 握住另一根繩索的一端，沿著8字結的軌跡穿入；
③ 同時拉緊兩根繩索，收緊繩結。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上，避免繩索與尖銳、粗糙物體相互摩擦。
③ 制作后，應整理收緊繩結，縮小繩圈， 調整余長，保持繩結各余長約10cm。
④ 禁止利用反穿8字結對單根繩索進行繩環制作。
⑤ 受力后的反穿8字結禁止觸碰到其他尖銳物體。

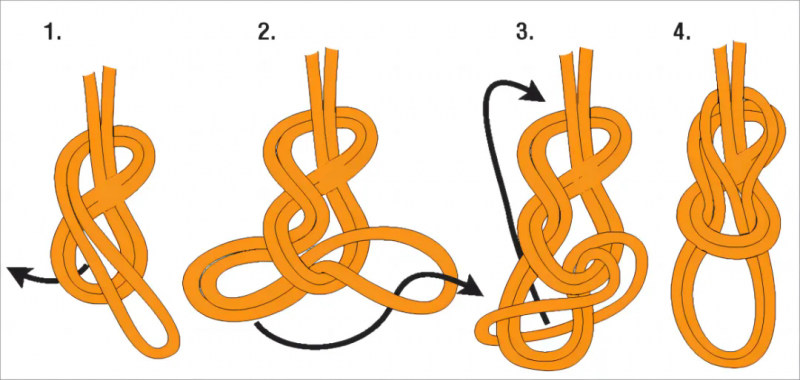

兔耳結
兔耳結（Double Loop Figure 8）主要用于將繩索在兩處錨點上制作一個V型的錨固系統（V-Hang）。
（1）制作方法
① 在繩索適當位置處，將繩索折為雙股，制作一個繩耳；
② 按照制作雙股8字結的方法，將繩耳朝向主繩方向繞壓 360°；
③ 將距繩耳適當位置的雙股繩索處制作一個雙股繩耳，將雙股繩耳穿入8字結形成的繩圈后保持固定， 單股繩耳并不完全穿過；
④ 打開單股繩耳，朝向雙股繩耳方向反套至繩結底部，保持單股繩耳位于雙股繩索下；
⑤ 一手抓握雙股繩耳向外提拉，另一手收緊繩結， 調整繩結保持雙股繩耳向兩端分開呈現兔耳形狀。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上，避免繩索與尖銳、粗糙物體相互摩擦。應避免雙耳繩圈過小或過大，不便于調整。
③ 制作后，應整理收緊繩結， 根據實際需求調整雙耳繩圈，調整余長，無需加固。
④ 兔耳結的雙耳繩圈長度根據兩處錨點的位置調整，兩處錨點的位置越遠，雙耳繩圈長度應越長。
⑤ 用于制作錨點時，雙耳繩圈不應過度分開，形成的夾角不應超過 120°。
⑥ 使用時，應同時使用兩個繩圈，不應單獨使用一個繩圈。
意大利半扣
意大利半扣（Mounter Hitch）是一種用于下放或下降的繩結， 也可以在倍力拉升系統中代 替滑輪，它是一種沒有方向和操作端限制的下降保護繩結。意大利半扣操作簡單，效率高，繩索的兩端可雙向移動。一般與安全鉤聯用，主要用于下放、下降或施放。
（1）制作方法
① 一手抓握繩索適當位置，另一手反向抓握后方繩索，雙手位置保持適當距離， 順時針旋轉繩索 180°制作一個繩環；
② 保持該繩環固定不變，將繩環套入前方的手掌，并抓握；
③ 取一個安全鉤扣入手掌形成的雙股繩圈，然后調整安全鉤，使繩索操作的一端靠近安全鉤長軸，遠離安全鉤鎖門；
④ 將安全鉤連接于錨點，收緊兩端繩索；
⑤ 制動時，利用施放端繩索在承載受力端繩索上制作雙股單結即可。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上，避免繩索與尖銳、粗糙物體相互摩擦?？蓛?yōu)先選用梨形安全鉤，將“梨形”的頂軸連接錨點，底軸連接意大利半扣。
③ 制作后，應整理收緊繩結， 縮小繩圈，調整余長，保持繩結各余長約 10cm。
④ 使用時，意大利半扣兩端繩索均可作為施放端或承載受力端，安全鉤鎖門應避免與繩索接觸。
⑤ 意大利半扣可用于個人下降，但不建議入職消防員使用意大利半扣進行個人下降。
抓 結
抓握式抓結（Prusik Knot），也稱抓結、雞爪結或雞爪扣，它是由3個套結組成的，我們將繩環或者扁帶環雙股繞過一個柱體或安全鉤，拉出單股，即形成“套結”，受力后會產生一定抓握力，對所纏繞的物體產生抓握，而且受力越大，抓握力越大，繩結就越不會滑動。
正是因?yàn)檫@一特性，套結在救援領域被廣泛使用，而多個套結所形成的抓結則主要用于防墜落保護或倍力拉升系統作為臨時抓握點，通常利用雙漁人結將長度在 1～1.2m 左右的安全繩（一般選擇 8mm 直徑）制成的繩圈。
（1）制作方法
① 取輕型安全繩1根， 制作雙漁人結形成繩圈；
② 將繩圈纏繞主繩一圈后，穿過繩圈，此時形成“套結”，然后再重復兩次操作；
③ 適當收緊并調整繩結，避免雙漁人結與主繩接觸，且位于最后形成的繩圈中部位置；
④ 調整纏繞主繩的各個繩圈使之整齊排列，將繩圈延伸出來的兩股繩索置于主繩繩圈上的中間部位，壓住繩圈的繩索在主繩上形成的繩圈置于兩側。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上，避免繩索與尖銳、粗糙物體相互摩擦。
③ 制作后，應整理收緊繩結，縮小繩圈，調整余長。
④ 整理時，從繩圈延伸出來的兩股繩索必須固定于繩圈中間且并排，各繩圈應整齊排列，無凸起部分，抓繩的雙漁人結部分應避免接觸主繩和繩圈。
⑤ 制作抓繩的安全繩不宜過長或過短， 過長的抓繩會降低復位操作的有效距離，過短的抓繩則不易制作繩結。

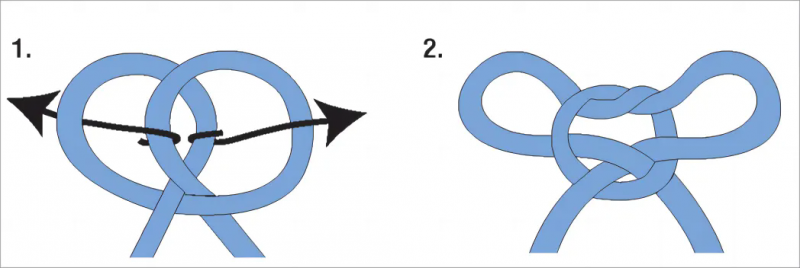

蝴蝶結
蝴蝶結（Alpine Butterfly Knot）， 也稱阿爾卑斯蝴蝶結，是一種低效率但用途廣泛的繩結。主要用于配合雙8字結應用于錨點以架設下降主繩，或是繩索破損時，將破損點置于蝴蝶結繩環處，使主繩受力方向避開破損點。蝴蝶結可在繩索中段的任意位置制作，可兩方（一根繩索的兩個繩端） 或三方（兩端尾繩外加一端繩環）穩定受力，而繩結不會松開和變形。蝴蝶結制作方式有手掌纏繞法和繩圈交疊法兩種，在此以較為簡易的手掌纏繞法進行制作說明。
（1）制作方法
① 右手抓握繩索，左手手掌平整展開，將繩索在左手掌虎口位置上從手心向手背方向依次纏繞兩圈；
② 纏繞第三圈時，將繩索纏繞于兩股繩圈之間；
③ 右手提拉最右側的繩圈，穿入左側兩股繩圈內，并拉出該繩圈，調整繩結后收緊。
（2）注意事項
① 制作前，應檢查安全繩性能要求是否符合規范標準，是否完整好用，其直徑、長度、柔軟度等是否適合制作該繩結。
② 制作中，應輕拿輕放，不能坐或站于繩索上，避免繩索與尖銳、粗糙物體相互摩擦。
③ 制作后，應整理收緊繩結，調整繩圈，不宜過小或過大。
④ 用于隔離繩索破損處時，在制作中繩索破損處應位于最右側繩圈掌心部位，在制作后應位于繩圈中端部位。
手銬結
手銬結。在繩子中間，形成兩個可調的繩環，可以繞雙手或雙腳收緊，該結本身不具有任何內在的鎖緊能力。但在某些救援情況下，手銬結可用于將人員拉出沒有足夠空間使用救援安全帶或其他此類裝置的狹小空間。
稱人結
稱人結，又稱布林結，可以在繩子的末端形成一個相對安全的環結。它有許多用途，例如將纜繩牢固地系在環或柱子上。在負荷下，它不會滑動或綁死。在沒有負荷時，可以輕松解開。兩個布林結可以連接在一起，連接兩根繩索。它的主要缺點是當垂直繩上有負荷時，無法解開或打結。因此，在可能需要在負荷下釋放繩索的情況下，應避免使用布林結。
擔架腰結
繩索救援技術
——錨與錨系統——
錨點是指整個繩索系統的受力點，用于連接繩索、支持承載負荷，是整個繩索系統的重中之重，包括所有可作為受力點的物體，如樹木、石頭等。選用錨點時，必須堅持簡單方便的、安全可靠的原則。錨點選擇錯誤或錨點系統錯誤有可能導致出現安全問題，因此必須做到慎重選擇，制作可靠。（圖片來自于CMC繩索救援技術手冊）
錨點應用注意事項：
1.錨點的受力方向和需要承載的最大負荷；
2.確認保護點所處位置是否有利于繩索開展；
3.錨點是否有受到鋒利、高溫潮濕、腐蝕性等物體的影響；
4.制作錨點時，必須堅持第二保護原則，至少要設置兩個以上錨點，一個用于主繩受力，另一個用于第二保護。
簡單錨點
簡單錨點是制作較簡單、運用較多的錨點。制作簡單錨點時需要用到的器材有繩子、扁帶、安全鉤等。錨點制作完畢后，要確保繩頭長于8cm，內角小于 90°，且要保證安全鉤只能兩點受力（三角梅隴鎖除外），受力繩的擺放位置不能處于安全鉤鎖扣位置。
（1）項結錨點
項結錨點的制作，首先利用水結制作一個閉合的繩套，然后用繩套纏繞固定物，繩套一端由上向下穿過另一繩套，收緊確保繩套不向上滑動。經測定，項結錨點的受力情況為：每0.3m的繩子最大承受拉力為21.35kN，每0.3m的扁帶最大承受拉力為39.04kN。
（2）單套錨點
單套錨點是最簡單的錨點，制作方法是把帶子纏在牢固的構件上，再打一水結，然后把安全鉤掛在受力帶子的中間方向。經測定，單套錨點的受力情況為：每0.3m的繩子最大承受拉力為21.50kN，每0.3m的扁帶最大承受拉力為27.27kN。
（3）雙套單拉錨點
用繩索或扁帶纏繞構件兩圈，再做水結加以固定，確保水結在捆綁構件的前側中心位置，然后用一安全鉤掛在外側的扁帶上。經測定，雙套單拉錨點的受力情況為：每0.3m的繩子最大承受拉力為24.51kN，每0.3m的扁帶最大承受拉力為36.02kN。
（4）冗余雙套單拉錨點
將扁帶折疊做一個雙股繩套，套在構件上，在雙股扁帶的末端打一雙股水結加固，確保水結在捆綁構件的前側中心位置，然后用一安全鉤掛在外側的雙股扁帶上。經測定，冗余雙套單拉錨點的受力情況為：每0.3m的繩子最大承受拉力為43.15kN，每0.3m的扁帶最大承受拉力為50.97kN。
（5）雙套雙拉錨點
用繩索或扁帶纏繞構件兩圈，再做水結加以固定，然后用一安全鉤掛在雙套扁帶上，確保水結不在捆綁構件和安全鉤受力位置。經測定，雙套雙拉錨點的受力情況為：每0.3m的繩子最大承受拉力為38.77kN，每0.3m的扁帶最大承受拉力為46.88kN。
（6）冗余雙套雙拉錨點
將扁帶折疊做一個雙股繩套，套在構件上，在雙股扁帶的末端打一雙股水結加固，然后用一安全鉤掛在兩條扁帶上。與單套錨點相比，這種雙股末端一起加固比單股末端加固更牢固、安全，而且可以使荷載平均分布在兩條扁帶上，如果一股扁帶發生斷裂，錨點安全性不會產生問題。經測定，該錨點的受力情況為：每0.3m的繩子最大承受力為34.59kN，每0.3m的扁帶最大承受拉力為47.98kN。
（7）三套雙拉錨點
用扁帶在固定物上纏繞三圈，并在末端制作一水手結加固，將安全鉤鉤掛在無水結的雙股扁帶上。與雙套單拉錨點類似，三套雙拉錨點系水手結的那條扁帶不能作受力的扁帶。通常情況下，固定物與扁帶的摩擦主要集中在水手結上，這使得水手結更加牢固，因此承載重量更多。經測定，三套雙拉錨點的受力情況為：每0.3m的繩子最大承受拉力為35.14kN，每0.3m的扁帶最大承受拉力為46.74kN。

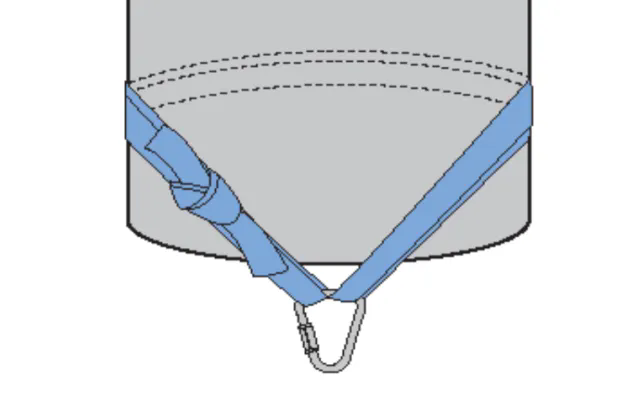

（8）籃子錨點
通常也稱作“U 型錨點”。首先把扁帶用水結系成一個閉合的環，然后纏繞在固定物上，用三角形安全鉤連結?；@子錨點雖然有四條扁帶受力，使其承受的力比較均勻，但是只要有一條斷裂，該錨點就會失效。經測定，籃子錨點的受力情況為：每0.3m的繩子最大承受拉力為37.65kN，每0.3m的扁帶最大承受拉力為57.78kN。
錨點系統
當一個單一錨點不能提供足夠強度支持系統時，那就不得不將多個錨點連在一起做成錨點系統。每個錨固定點分擔一定的荷載，而每個錨點能夠承擔力的多少由系統的設置方式?jīng)Q定。
（1）靜態荷載共享錨點系統
上圖左側是四點式靜態荷載共享錨點系統，此系統是由4條救援繩、8個安全鉤以及一個錨分力板等組成。系統承載荷載比較均勻，由于錨分力板的介入，其系統下端可以重新分配承重力，而且一旦其中一條繩索斷裂，系統還將起到錨點作用，不過，各點的承重力將變大。
上圖右側是一個三點式靜態荷載共享錨點系統，它由一條長繩和 4 個安全鉤組合而成。
在靜態荷載共享錨點系統中，荷載分布情況取決于救援人員如何建立此系統。如果每條受力帶具有相同的張力，那么負載應均勻地共享。若一條受力繩長一點，其錨點的負載均分將被打破。測試表明，盡管被精心設置，所產生的負載在每個錨點是不盡相同的，只有受力點分布均勻時，錨點系統才能承受最佳的分布荷載。此外錨點系統各受力繩的受力角度加起來最好不要超過 90 °。
（2）動態荷載分配錨點系統
第一個圖，用小型織帶環或普魯士繩環（雞爪繩）快速的制作兩點式系統。將環的兩端分別掛入兩個錨固定點，然后把環中間的兩根繩拉向自己。將其中的一根繩扭成帶有一個小環的X型狀態。然后將兩根繩掛入安全鉤內，安全鉤要穿過小環。
第二個圖，在繩索末端系一個雙股8字結，調節繩結外繩圈大小，使其能穿過每一個安全鉤，再用兩個安全鉤連接大的繩環和小的繩環。系統應盡可能小，以使內部角度不超過 90 °。
第三個圖，先將安全鉤掛在每一個錨點固定處，再在錨分力板的大環上掛四個安全鉤，然后用繩子在系統中間來回穿插，最后做8字結加以固定。完成時，系統應盡可能收緊，以使內部的角度不超過 90 °。
動態荷載分配錨點系統中，如果一個錨點產生松弛或斷裂，會影響整個錨點系統的荷載力。 一個動態分布荷載錨點系統要想成功，必須使每一條受力帶的長度等于或小于30cm。此外錨點系統各受力繩的受力角度加起來最好不要超過 90 °。
（3）預緊錨點系統
（4）應急錨點系統
（5）變向錨點系統
（6）反作用力錨點系統
繩索救援技術
——省力系統——
省力系統指利用繩索、主鎖等裝備，按照一定的規則將動滑輪與定滑輪組合，所形成的繩索拉升系統。主要通過動滑輪省力和定滑輪改變力的方向原理來達到省力的目的。省力系統是整個人力拉升系統的最關鍵部分。
滑 輪
按工作方式分為“定滑輪”和“動滑輪”。滑輪的軸在滑輪轉動的過程中發生位移的滑輪稱為動滑輪；滑輪的軸在滑輪轉動的過程中不發生位移的滑輪稱為定滑輪。動滑輪省力但卻增加繩索長度和拉升時間，定滑輪不省力但卻可以改變力的方向。

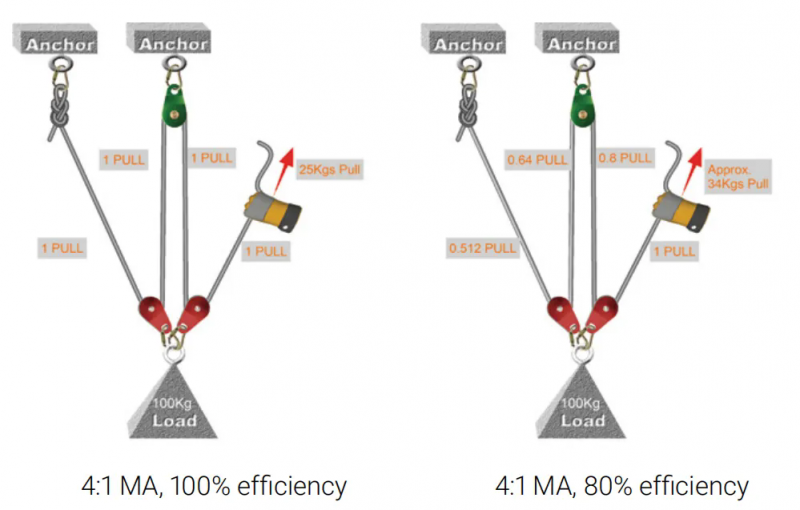

效 率
滑輪效率分為理想機械效率（IMA，Ideal Mechanical Efficiency）和真正機械效率（RMA，Real Mechanical Efficiency）兩種。IMA 是指滑輪本身就存在的效率，RMA 是指滑輪運用到繩索系統中時的效率。
影響滑輪系統的真實效率主要有滑輪自身的效率、滑輪在繩索系統中所處的位置和滑輪受力的方向三個方面。
（1）滑輪自身的效率。
滑輪自身的效率與滑輪的形狀、尺寸、材質和工藝有關，每個滑輪都有自身的效率，在運用過程中，盡量選擇效率大的滑輪。（安全鉤、下降器也可充當滑輪）
（2）滑輪的擺放位置。
相同尺寸、材質、形狀的滑輪在繩索系統中的位置不同，其效率有所不同，在運用中，盡量將效率高的滑輪放在靠近拉力端。
（3）滑輪受力的方向。
省力系統
我們通常把省力系統分為簡單省力系統（Simple），復合省力系統（Compound）和復雜省力系統（Complex）三類。
1
簡單省力系統
1：1 簡單省力系統
2：1 簡單省力系統
3：1 簡單省力系統
4：1 簡單省力系統
5：1 簡單省力系統
2
復合省力系統
復合省力系統（Compound）是當一個簡單滑輪系統拉拽另一個簡單滑輪系統時產生的系統。在3:1省力系統末端增加一個2:1省力系統您將復合出6:1的機械效益系統。用3:1省力系統拉拽3:1省力系統獲得9:1的機械效益。
6：1 復合省力系統
3
復雜省力系統
復雜省力系統（Complex）。一個系統如果既不是簡單省力系統，也不是復合省力系統，則歸為復雜省力系統。
