「看圖學繩索」繩索技術中T型救援系統的改良演變過程
水平橫渡讓救援可以在水平方向運送傷員，于是有人想到釋放繩橋，這就實現了擔架垂直下方，這就是 V型系統：
但V系統在落差高的場景下放后繩橋很難重新恢復到水平狀態。
所以增加兩條繩通過滑輪和主鎖的轉向形成了垂直提拉繩，實現了擔架提拉下放和左右移動的功能。
但此時系統有一定的風險：
-
當左邊的牽引斷掉，除非將擔架拉至最高點否則擔架很難向左移動。
-
當右邊的牽引斷掉，擔架會由于提拉繩受的力量而向左邊高速移動而撞上崖壁。
后來，大家發現提拉2個人的重量很費力，所以就在提拉系統上設置了省力系統，這就是傳統T型的基本形態。
然而，傳統T當擔架上升至頂部后左右移動時，仍然需要配合收緊或釋放提拉繩。
-
擔架向左運行時，如果不繼續收提拉繩，擔架高度會隨著拉左側牽引而下降。
-
擔架向右運行時，如果不繼續放提拉繩，提拉繩的繩頭卡住上方滑輪，右邊牽引是拉不動的。
-
在擔架水平運行時，即便提拉繩配合得當，也很難做到擔架高度始終是穩定的。
于是，在擔架與上方大滑輪/分力板之間又加了兩個短鏈接：
-
擔架左右移動時，通過短鏈接將擔架分力板與上方的系統分力板相連，這樣只需要保持提拉繩及其備份在視覺上不松弛即可。
-
擔架要上下移動時，首先收緊提拉繩，由擔架手解開短鏈接即可。
這樣就解決了水平運行時擔架高度不穩定的問題。
再后來，系統手發現，垂直提拉擔架時除了要拉主繩外，還要去收那個ASAP，煩裘得很。于是把這個活交給了擔架手：

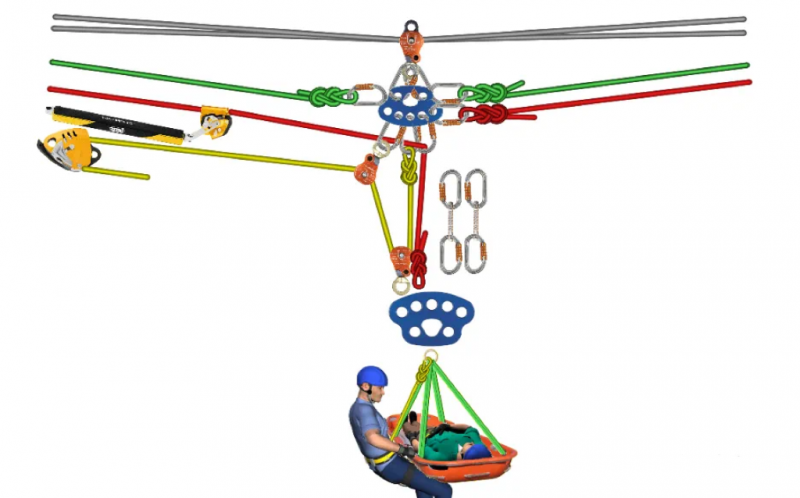

提拉備份繩直接連接在上方系統分力板，在擔架分力板/圓環上用一個ASAP抓住。
因為ASAP會隨走，擔架下降時非常省心。擔架上升時，需要擔架手時刻推著ASAP，在上方系統手復位的間隙，擔架手也不能閑著，要把下方多余的繩子塞進繩包里。
這，就是傳統改良式了。
后來呢，有人把ASAP換成一個機械抓結。不需要額外加2個短鏈接，就可以解決水平運行時擔架高度不穩的問題。
而且，當右側牽引斷掉時，擔架的重量也在機械抓結上，并不會不受控制的向左側運動。所以右側牽引也變成了單條。這是中式T型，由蝸牛老師發明。

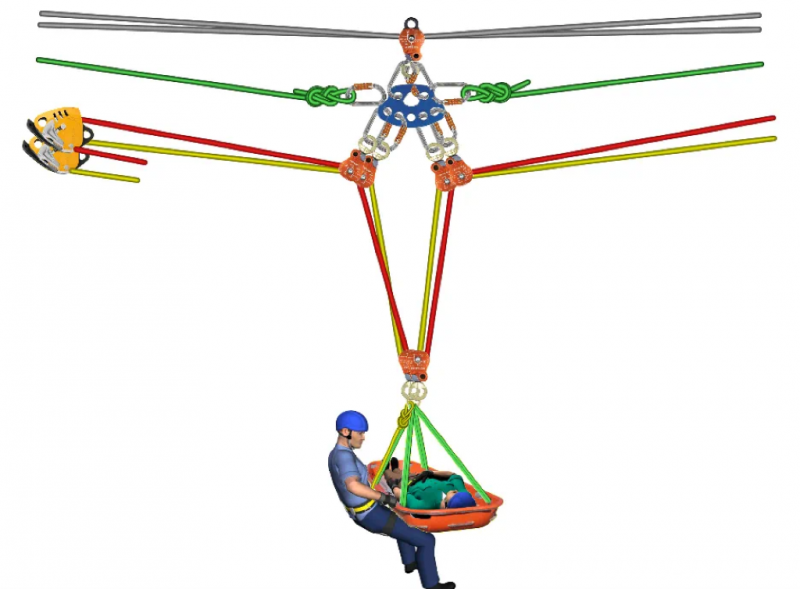

為了解決水平運行時擔架高度不穩的問題，傲嬌的英國人也弄出了一套方案：
這個就是英式T型了，最大的缺點是費繩長。
注：提拉繩部分可以是3個雙滑輪。為方便觀看理解，這里我畫了6個單滑輪。
我在開頭說過，所有的「改良」都是在其提拉繩的備份上做文章，那么英式改良是什么樣呢？
換了2個ASAP上去，省一條繩。當然也可以像前面?zhèn)鹘y(tǒng)改良那樣，用一條繩連在頂部分力板垂下來，用1個ASAP去抓住。此處不再贅畫
下面我們再來看看小日子的做法：

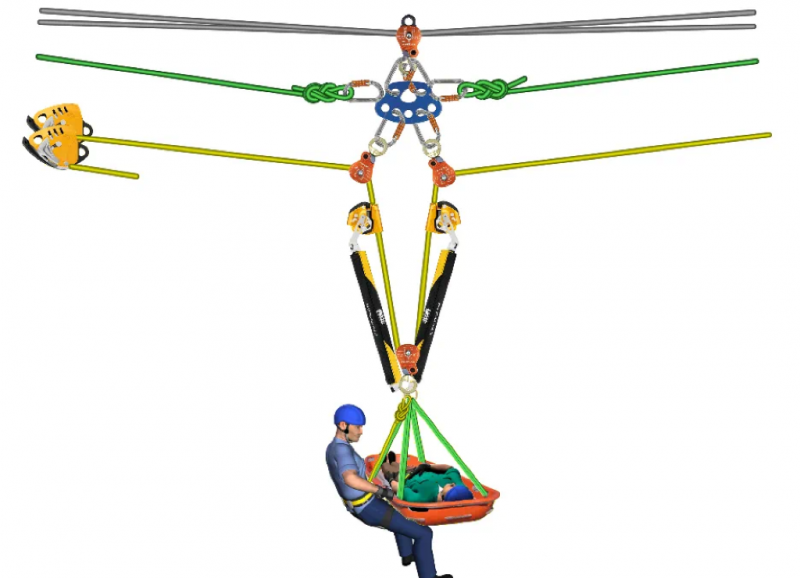

繩橋和牽引部分不變，提拉繩下方連接擔架的滑輪變成了一個可以單向鎖止并在受力狀態下釋放的裝置（A-bloc）。這樣可以讓擔架手自行控制擔架下降，擔架上升其實就相當于A-bloc的微距上升，當擔架升至頂部分力板后，由于單向鎖止的特性，擔架不會下落。
可以把連接擔架的A-bloc看作一個下降器，下降器的制動端繩索如果斷掉沒有關系，負載不會墜落。但如果下降器的錨點端繩索斷掉，負載會直接墜落。
所以這里要備份錨點端那一側，用ASAP連接擔架，抓在對面制動端的繩上。這也是看起來最簡潔的一種了。
至此，我們已經將目前所有常見的T型及衍生改良都看過了一遍，依次是：
傳統T、傳統改良、中式T、英式T、英式改良、日式T、日式改良。
