建筑消防平面布置主要介紹設備用房、人員密集場所、特殊場所和工業建筑附屬用房的布置。本篇內容是對設備用房布置的講解，包括鍋爐房、變壓器室布置，柴油發電機房布置，消防控制室和消防設備用房布置，下面我們對這四類布置進行具體介紹。
2．鍋爐房、變壓器室的門均應直通室外或直通安全出口；外墻開口部位的上方應設置寬度不小于1m的不燃燒體防火挑檐或高度不小于1.2m的窗檻墻 。

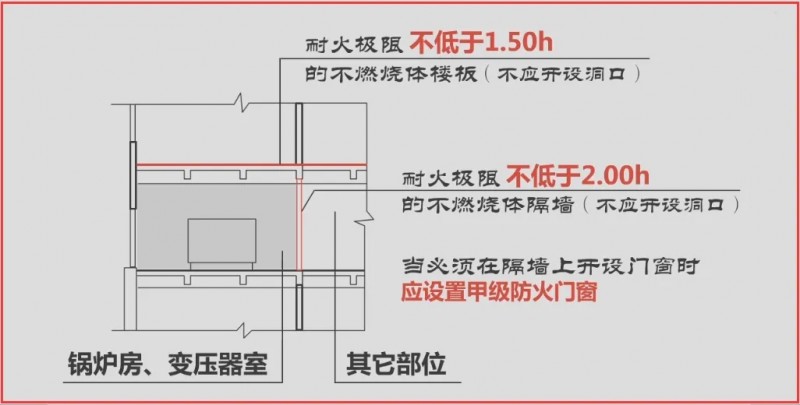

3．鍋爐房、變壓器室與其它部位之間應采用耐火極限不低于2.00h 的不燃燒體隔墻和1.50h的不燃燒體樓板隔開。在隔墻和樓板上不應開設洞口，當必須在隔墻上開設門窗時，應設置甲級防火門窗。
4．當鍋爐房?jī)?nèi)設置儲油間時，其總儲存量不應大于1m³，且儲油間應采用耐火極限不低于3.00h的防火隔墻與鍋爐房隔開，當必須在防火墻上開門時，應設置甲級防火門。
5．變壓器室之間、變壓器室與配電室之間，應采用耐火極限不低于2.00h的不燃燒體墻隔開。 6．油浸電力變壓器、多油開關室、高壓電容器室，應設置防止油品流散的設施。油浸電力變壓器下面應設置儲存變壓器全部油量的事故儲油設施。 7．鍋爐的容量應符合現行國家標準《鍋爐房設計規范》（GB 50041-2008） 的有關規定。油浸電力變壓器的總?cè)萘坎粦?yīng)大于1260kV·A，單臺容量不應大于630kV·A。 8．應設置火災報警裝置。 9．應設置與鍋爐、油浸變壓器容量和建筑規模相適應的滅火設施。 10．燃?xì)忮仩t房應設置防爆泄壓設施，燃?xì)?、燃油鍋爐房應設置獨立的通風系統，并應符合《建筑設計防火規范》關于對燃油、燃?xì)忮仩t房通風要求的有關規定。
柴油發電機房布置在民用建筑內時應符合下列規定：

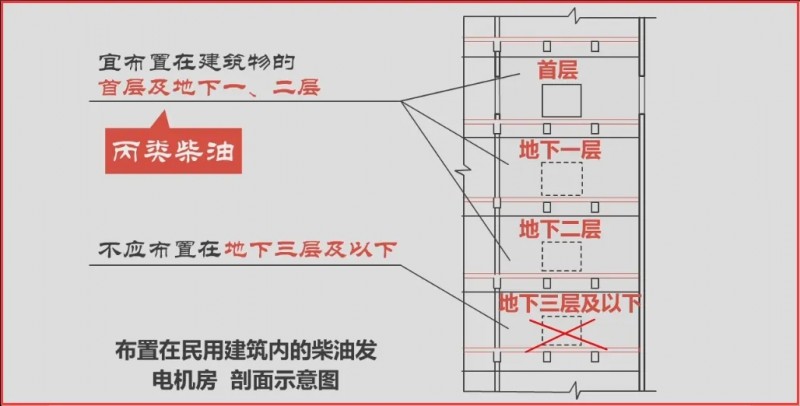

1．宜布置在建筑物的首層及地下一、二層，不應布置在地下三層及以下，柴油發電機應采用丙類柴油作燃料。
2．應采用耐火極限不低于2.00h 的不燃燒體隔墻和1.50h 的不燃燒體樓板與其它部位隔開，門應采用甲級防火門。
3．機房?jī)?nèi)應設置儲油間，其總儲存量不應大于1m3，且儲油間應采用耐火極限不低于3.00h的防火隔墻與發電機間隔開；當必須在防火墻上開門時，應設置甲級防火門。 4．應設置火災報警裝置。 5．應設置與柴油發電機容量和建筑規模相適應的滅火設施。 第三類 消防控制室布置 消防控制室是建筑物內防火、滅火設施的顯示控制中心，是撲救火災的指揮中心，是保障建筑物安全的要害部位之一，應設在交通方便和發生火災后不易延燒的部位。其設置應符合下列規定： 1．單獨建造的消防控制室，其耐火等級不應低于二級。
2．附設在建筑物內的消防控制室，宜設置在建筑物內首層的靠外墻部位，亦可設置在建筑物的地下一層，應采用耐火極限不低于2.00h 的隔墻和1.50h 的樓板與其它部位隔開，疏散門應直通室外或安全出口。 3．嚴禁與消防控制室無關的電氣線路和管路穿過。 4．不應設置在電磁場干擾較強及其它可能影響消防控制設備工作的設備用房附近。 第四類 其他消防設備用房布置 附設在建筑物內的消防設備用房，如固定滅火系統的設備室、消防水泵房和通風空氣調節機房、防排煙機房等，應采用耐火極限不低于2.00h 的隔墻和1.50h 的樓板與其它部位隔開。 1.獨立建造的消防水泵房，其耐火等級不應低于二級。
2.附設在建筑內的消防水泵房，不應設置在地下三層及以下或地下室內地面與室外出入口地坪高差大于10m的樓層 ，消防水泵房設置在首層時，其疏散門宜直通室外，設置在地下層或樓層上時，其疏散門應直通 安全出口。

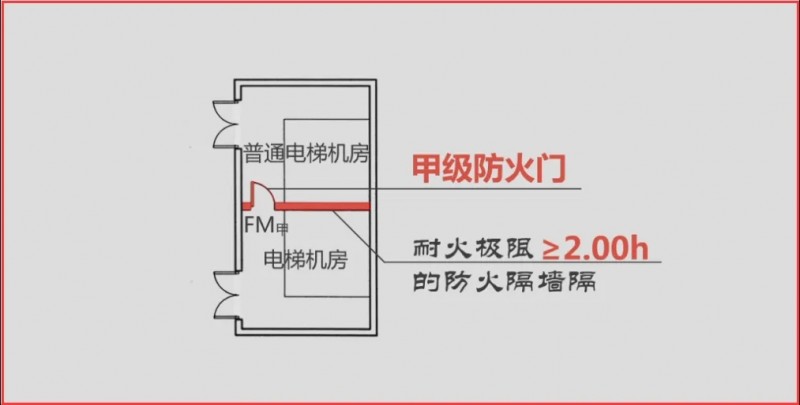

3.消防水泵房的門應采用甲級防火門；電梯機房應與普通電梯機房之間采用耐火極限不低于2.00h 的隔墻分開，如開門，應設甲級防火門。
第一類 鍋爐房、變壓器室布置
燃油或燃?xì)忮仩t、油浸電力變壓器、充有可燃油的高壓電容器和多油開關等用房宜獨立建造。當確有困難時可貼鄰民用建筑布置，但應采用防火墻隔開，且不應貼鄰人員密集場所布置。燃油或燃?xì)忮仩t、油浸電力變壓器、充有可燃油的高壓電容器和多油開關等用房受條件限制必須布置在民用建筑內時，不應布置在人員密集場所的上一層、下一層或貼鄰，并應符合下列規定：
1．常（負）壓燃油或燃?xì)忮仩t房不應位于地下二層及以下，位于屋頂?shù)某＃ㄘ?fù)）壓燃?xì)忮仩t房與通向屋面的安全出口的最小水平距離不應小于6m；其他燃油或燃?xì)忮仩t房、變壓器室應位于建筑首層的靠外墻部位或地下一層的靠外側部位，不應貼鄰消防救援專用出入口、疏散樓梯（間）或人員的主要疏散通道。燃油鍋爐應采用丙類液體作燃料，采用相對密度不小于0.75的可燃?xì)怏w為燃料的鍋爐，不得設置在地下或半地下。
第二類 柴油發電機房布置
