(1)自動噴水滅火系統應設報警閥組。保護室內鋼屋架等建筑構件的閉式系統，應設獨立的報警閥組。水幕系統應設獨立的報警閥組或感溫雨淋報警閥。

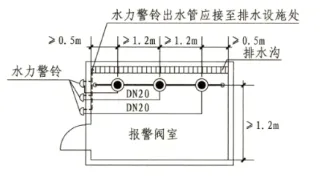

(2)報警閥組宜設在安全及易于操作的地點，環境溫度不低于4℃且不高于70℃，報警閥距地面的高度宜為1.2m。設置報警閥組的部位應設有排水設施。

(3)水力警鈴應設置在有人值班的地點附近或公共通道的外墻上，其與報警閥連接的管道直徑應為20mm，總長度不宜大于20m;水力警鈴的工作壓力不應小于0.05MPa。

(4)連接報警閥進出口的控制閥應采用信號閥。當不采用信號閥時，控制閥應設鎖定閥位的鎖具。

(5)雨淋報警閥組的電磁閥，其入口應設過濾器。并聯設置雨淋報警閥組的雨淋系統，其雨淋報警閥控制腔的入口應設止回閥。

(6)每個報警閥組供水的最高和最低位置噴頭的高程差不宜大于50m。

(7)一個報警閥組控制的噴頭數，對于濕式系統、預作用系統不宜超過800只，對于干式系統不宜超過500只。當配水支管同時設置保護吊頂下方和上方空間的灑水噴頭時，應只將數量較多一側的灑水噴頭計入報警閥組控制的灑水噴頭總數。

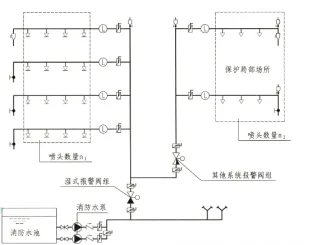

(8)串聯接入濕式系統配水干管的其他自動噴水滅火系統，應分別設置獨立的報警閥組，其控制的噴頭數計入濕式閥組控制的噴頭總數。

1.水流指示器的工作原理

水流指示器是在自動噴水滅火系統中將水流信號轉換成電信號的一種水流報警裝置一般用于濕式、干式、預作用、循環啟閉式、自動噴水-泡沫聯用系統中。水流指示器的槳片與水流方向垂直，噴頭開啟后引起管道中的水流動，當漿片或膜片感知水流的作用力時帶動微動開關動作，接通延時線路，延時器開始計時。達到設定的延時時間后，槳片仍向水流方向偏轉無法回位，電觸點閉合，輸出信號。當水流停止時，葉片和動作桿復位，觸點斷開，信號消除。

2.設置要求

(1)水流指示器的功能是及時報告發生火災的部位。在設置閉式自動噴水滅火系統的建筑內，除報警閥組控制的灑水噴頭僅保護不超過防火分區面積的同層場所外，每個防火分區和每個樓層均應設置水流指示器

(2)倉庫內頂板下灑水噴頭與貨架內置灑水噴頭應分別設置水流指示器。

(3)當水流指示器入口前設置控制閥時，應采用信號閥。

1.壓力開關的工作原理

壓力開關是一種壓力傳感器，它是自動噴水滅火系統中的一個部件，其作用是將系統的壓力信號轉化為電信號。接壓力開關的管道充水壓力達到設定值時，壓力開關受到水壓的作用后接通電觸點，輸出信號，實現報警和啟動消防水泵。

2.壓力開關設置要求

(1)壓力開關安裝在系統管網或報警閥延遲器出口后的報警管道上。自動噴水滅火系統應采用壓力開關控制消防水泵和穩壓泵，并能調節啟、停穩壓泵的壓力。

(2)雨淋系統和防火分隔水幕系統的水流報警裝置應采用壓力開關。

1.末端試水裝置的作用和組成

(1)末端試水裝置設置在每個報警閥組控制的最不利點灑水噴頭處。目的是檢驗系統的可靠性，測試系統能否在開放一只噴頭的最不利條件下可靠報警并正常啟動，并檢測系統報警及聯動功能，同時還可以用于測試干式系統和預作用系統的管道充水時間。

(2)末端試水裝置由試水閥、壓力表以及試水接頭等組成。

2.設置要求

(1)每個報警閥組控制的最不利點灑水噴頭處應設末端試水裝置，其他防火分區、樓層均應設直徑為25mm的試水閥。

(2)末端試水裝置試水接頭出水口的流量系數應與同樓層或同防火分區內選用的最小流量系數的噴頭相等。末端試水裝置的出水，應采取孔口出流的方式排入排水管道。排水立管宜設伸頂通氣管，且管徑不應小于75mm。

(3)末端試水裝置和試水閥應有標識，距地面的高度宜為1.5m，并應采取不被他用的措施。

1.管道的工作壓力

(1)配水管道的工作壓力不應大于1.20MPa，并不應設置其他用水設施。

(2)管道的直徑應經水力計算確定。配水管道的布置，應使配水管入口的壓力均衡。輕危險級、中危險級場所中各配水管入口的壓力均不宜大于0.40MPa。

(1)自動噴水滅火系統的配水管道應采用內外壁熱鍍鋅鋼管、涂覆鋼管、不銹鋼管或銅管。當報警閥入口前管道采用不防腐鋼管時，應在報警閥前設置過濾器。

(2)自動噴水滅火系統采用氯化聚氯乙烯(PVC-C)管材及管件時，設置場所的火災危險等級應為輕危險級或中危險級Ⅰ級，系統應為濕式系統，并采用快速響應灑水噴頭，且氯化聚氯乙烯(PVC-C)管材及管件應符合下列要求:

1)應用于公稱直徑不超過DN80的配水管及配水支管，且不應穿越防火分區。

2)當設置在有吊頂場所時，吊頂內應無其他可燃物，吊頂材料應為不燃或難燃裝修材料。

3)當設置在無吊頂場所時，該場所應為輕危險級場所，頂板應為水平、光滑頂板，且噴頭濺水盤與頂板的距離不應大于100mm。

(3)灑水噴頭與配水管道采用消防灑水軟管連接時，應符合下列規定

1)消防灑水軟管僅適用于輕危險級或中危險級Ⅰ級場所，且系統應為濕式系統。

2)消防灑水軟管應設置在吊頂內。

3)消防灑水軟管的長度不應超過1.8m。

3.配水管道的連接方式

(1)鍍鋅鋼管、涂覆鋼管可采用溝槽式連接件(卡箍)、螺紋或法蘭連接，當報警閥前采用內壁不防腐鋼管時，可焊接連接。

(2)銅管可采用釬焊、溝槽式連接件(卡箍)、法蘭和卡壓等連接方式。

(3)不銹鋼管可采用溝槽式連接件(卡箍)、法蘭、卡壓等連接方式，不宜采用焊接。

(4)氯化聚氯乙烯(PVC-C)管材、管件可采用粘接連接，氯化聚氯乙烯(PVC-C)管材、管件與其他材質管材、管件之間可采用螺紋、法蘭或溝槽式連接件(卡箍)連接。

(5)銅管、不銹鋼管、氯化聚氯乙烯(PVC-C)管應采用配套的支架、吊架。

4.配水支管控制的噴頭數量

(1)配水管兩側每根配水支管控制的標準流量灑水噴頭數量，輕危險級、中危險級場所不應超過8只，同時在吊頂上下設置噴頭的配水支管，上下側均不應超過8只。嚴重危險級及倉庫危險級場所均不應超過6只。

(2)輕危險級、中危險級場所中配水支管、配水管控制的標準流量灑水噴頭數量，應符合《自動噴水滅火系統設計規范》(GB 50084-2017)的規定。

5.管道的直徑和充水時間

(1)管道的直徑應經水力計算確定。短立管及末端試水裝置的連接管其管徑不應小于25mm。干式系統、預作用系統的供氣管道，采用鋼管時管徑不宜小于15mm;采用銅管時，管徑不宜小于10mm。
