氣體滅火系統一般由瓶組、選擇閥、噴頭、單向閥、集流管、連接管、安全泄壓裝置、減壓裝置、驅動裝置、檢漏裝置、信號反饋裝置、低泄高封閥、管路管件等部件組成，不同的氣體滅火系統結構形式和組成部件數量也不完全相同。
一、瓶組
一般由存儲容器、容器閥、安全泄壓裝置、虹吸管、取樣口、檢漏裝置和充裝介質等組成，用于滅火存滅火劑和控制滅火劑的釋放。
二、容器閥
又稱瓶頭閥，安裝在容器上，具有封存、釋放、充裝、超壓泄放（部分結構）等功能。

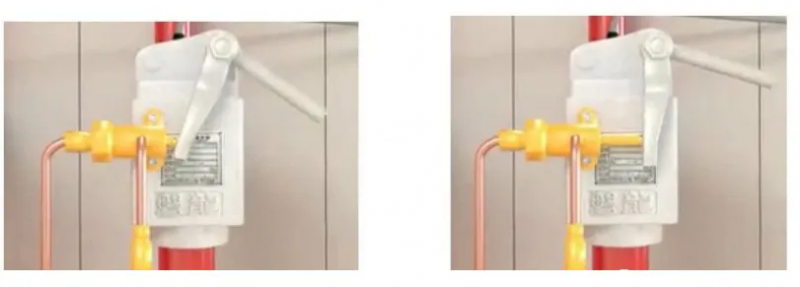

三、選擇閥
選擇閥用于組合分配系統，控制滅火劑經管網釋放至預定防護區后保護對象。
四、單向閥
滅火劑流通管路單向閥安裝于連接管與集流管之間，防止滅火劑從集流管想滅火劑瓶組返流。驅動氣體控制管路單向閥裝于啟動管路上，用于控制氣體流動方向，啟動特定的閥門。
五、安全泄壓裝置
安全閥，可根據系統工作壓力自動啟閉，一般安裝在封閉系統的設備或管道上，保護系統安全。當設備或管道內的壓力超過泄壓閥的設定壓力時，泄壓會自動打開，保證設備和管道內的介質壓力低于設定壓力，保護設備和管道，避免發生事故。在氣體滅火系統中，安裝在滅火劑瓶頭閥上、驅動氣體瓶頭閥上和集流管上。
六、低泄高封閥
低泄高封閥安裝在啟動氣體管路上，為了防止驅動氣體泄漏積累引起系統的誤動作而在管路中設置的閥門。低泄高封閥正常情況下處于開啟狀態，只有進口壓力達到設定壓力時才關閉，其主要作用是排除由于氣源而積聚在啟動管路上的氣體。
七、信號反饋裝置
信號反饋裝置是安裝在滅火劑釋放管路或選擇閥上，將滅火劑釋放的壓力或流量信號轉換為電信號，并反饋到控制中心的裝置。常見的把壓力信號轉為電信號的信號反饋裝置，稱為壓力開關。
