消防用電設備供電線路在電纜隧道、電纜橋架、電纜豎井、封閉式母線、線槽安裝等處時，在下列情況下應采取防火封堵措施：

1、穿越不同的防火分區。

2、沿豎井垂直敷設穿越樓板處。

3、管線進出豎井處。

4、電纜隧道、電纜溝、電纜間的隔墻處。

5、穿越建筑物的外墻處。

6、至建筑物的入口處，至配電間、控制室的溝道入口處。

7、電纜引至配電箱、柜或控制屏、臺的開孔部位。



1、電纜隧道。

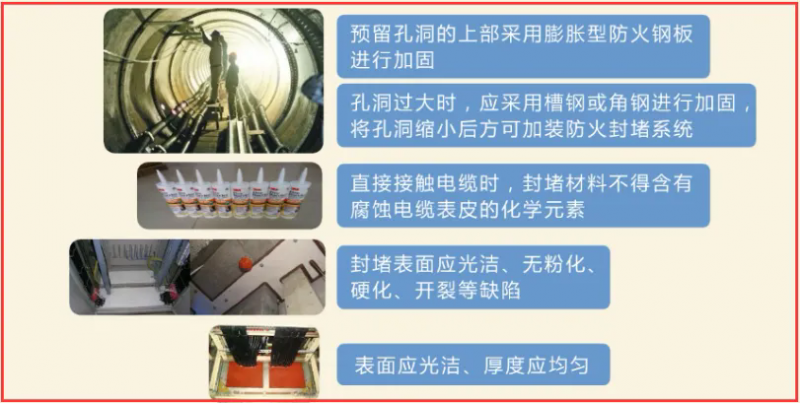

有人通過的電纜隧道，應在預留孔洞的上部采用膨脹型防火鋼板進行加固；預留的孔洞過大時，應采用槽鋼或角鋼進行加固，將孔洞縮小后方可加裝防火封堵系統；防火密封膠直接接觸電纜時，封堵材料不得含有腐蝕電纜表皮的化學元素；無機堵料封堵表面光潔、無粉化、硬化、開裂等缺陷；防火涂料表面應光潔、厚度應均勻。

2、電纜豎井。

電纜豎井應采用礦棉板加膨脹型防火堵料組合成的膨脹型防火封堵系統，防火封堵系統的耐火極限不應低于樓板的耐火極限；封堵處應采用角鋼或槽鋼托架進行加固，應能承載檢修人員的荷載，角鋼或槽鋼托架應采用防火涂料處理。

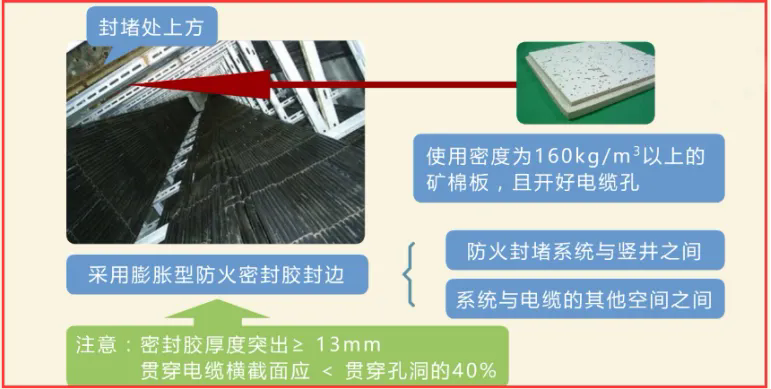

封堵垂直段豎井時，在封堵處上方，應使用溶重為160kg/m3以上的礦棉板，并在礦棉板上開好電纜孔，防火封堵系統與豎井之間應采用膨脹型防火密封膠封邊，系統與電纜的其他空間之間應采用膨脹型防火密封膠封堵, 密封膠厚度突出防火封堵系統面不應小于13mm，貫穿電纜橫截面應小于貫穿孔洞的40%。

3、電氣柜。

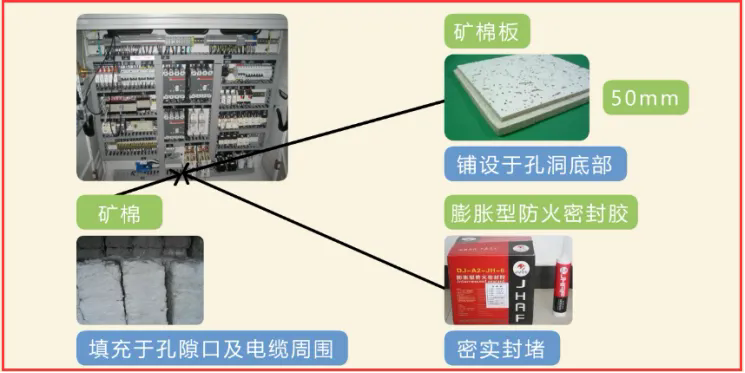

電氣柜孔應采用礦棉板加膨脹型防火堵料組合的防火封堵，先根據需封堵孔洞的大小估算出溶重為160kg/m3以上的礦棉板使用量，并根據電纜數量裁出適當大小的孔。

孔洞底部應鋪設厚度為50mm的礦棉板，孔隙口及電纜周?chē)鷳?yīng)填塞礦棉，并應采用膨脹型防火密封膠進行密實封堵。

固定礦棉板、礦棉板與樓板之間應采用彈性防火密封膠封邊，防火封堵系統與電纜之間應采用膨脹型防火密封膠封堵，密封膠厚度突出防火封堵系統面不應小于13mm。

封堵完成后，在封堵層兩側上涂刷防火涂料，長度300mm，干涂層厚度1mm。盤柜底部空隙處應填塞4pcf溶重的礦棉，并用防火密封膠嚴密封實，密封膠厚度突出防火封堵系統面不應小于13mm，面層應平整。

4、無機堵料。

電纜溝、電纜隧道由室外進入室內處；長距離電纜溝每隔50m處；電纜穿阻火墻應使用防火灰泥加膨脹型防火堵料組合的阻火墻。

采用無機堵料（防火灰泥、或耐火磚）堆砌，其厚度不應小于200mm（根據產品的性能而定）；阻火墻內部的電纜周?chē)仨毑捎貌恍∮?3mm的防火密封膠進行包裹，阻火墻底部必須留有兩個排水孔洞，排水孔洞處可利用磚塊砌筑。

阻火墻兩側的電纜周?chē)鷳?yīng)采用防火密封膠進行密實分隔包裹，其兩側厚度應大于阻火墻表層13mm，阻火墻外側電纜用防火涂料涂刷，涂刷長度為1m。

5、電纜涂料



防火封堵系統兩側電纜應采用電纜涂料，電纜涂料的涂覆位置應在阻火墻兩端和電力電纜接頭兩側的1m～2m長區段。

使用燃燒等級為非A級電纜的隧道（溝），在封堵完成后，孔洞兩側電纜涂刷防火涂料長度不應小于1m，干涂層厚度不應小于1mm。

使用燃燒等級為非A級電纜的豎井，每層均應封堵。豎井穿樓板時應先在穿樓板處進行封堵，并應無縫隙。在常溫條件下或火災溫度達到200℃時，煙霧滲透應小于28.3185l/min。



施工前，應清除電纜表面灰塵、油污。涂料應在攪拌均勻后涂刷，涂料不宜太稠；水平敷設的電纜，應沿電纜走向進行均勻涂刷；垂直敷設的電纜宜自上而下涂刷。涂刷的次數、厚度及間隔時間要符合產品的要求。
